STS-5A

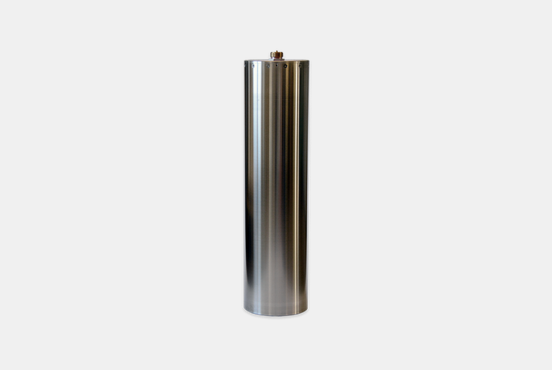

       STS-5A井下地震计由STS-2.5高性能甚宽频带地震计和用于现场找平的电动万向节系统组成,整个系统集成在一个直径5.75英寸的圆柱形金属外壳中。STS-5A具有可直接与Quanterra Q330系列数据记录系统连接的接口,用于地震计及方位调节系统的控制,不需要“控制盒”。支持通过双向RS-422串口远程控制设备的高级功能常规的操作一般并不需要使用串口。标准的STS-5A型系统配备有一条个40米长的井下电缆。传感器封装和电缆设计可以确保仪器能在水深500米以上承受连续浸泡。
       万向节系统仅在传感器安装、拆除或定期进行重新调平时供电。当不使用时,万向节和内部控制器自动完全断电。STS-5A的性能和电气特性与STS-2.5相当或更好。
       STS-5A的可靠性和高性能是井下地震观测的优质选择。

观测频带:120s~50Hz,低频可到360s,需定制
截止速度:  ±13 mm / s (20 Hz内), ±5.3 mm / s (20 - 50Hz)
灵敏度:2×750V·s/m   ±1%
允许倾斜范围:±5º(无需调零)
供电电压:10-30V直流
功耗:平均功耗0.45W
输出电压:差分输出,幅值±20V,阻抗220Ω
单端输出,幅值±10V,阻抗1kΩ
标定输入:幅值±10VDC
控制输入: 3 - 30VDC, 0.5mA
通信控制:RS485
工作温度: 正常工作温度-20℃到70℃
工作湿度:0-100% RH
防水等级:IP69
尺寸:直径146mm,高470mm
重量:20kg

更多详细技术指标,请下载STS-5A产品手册

STS-5A是STS-2.5的井下版本,产品品质优异,是USArray首选产品。产品适用浅井式安装以及深井安装。
